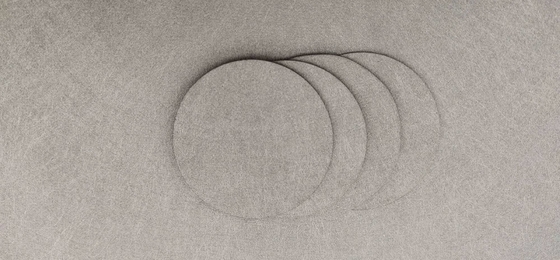

Felt Serat Titanium Berwarna Abu-abu Cerah 50-90% Filter Rating Gas Diffusion Layer Dalam PEM

Felt Serat Titanium Berwarna Abu-Aca 50-90% Filter Rating-Lapisan Diffusi Gas dalam PEM

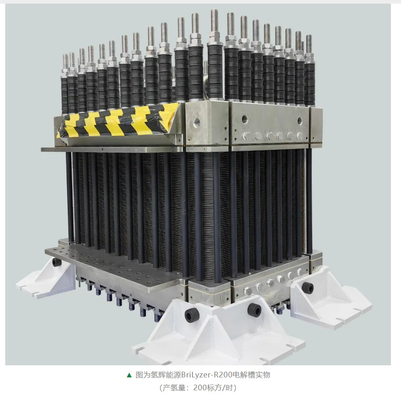

Struktur elektrolizer air Proton Exchange Membrane (PEM) biasanya terdiri dari beberapa komponen yang bekerja sama untuk memfasilitasi proses elektrokimia pemisahan air.Berikut ini adalah gambaran umum dari struktur elektrolizer air PEM:

Membran Elektrolit: Elektrolizer air PEM memiliki membran elektrolit polimer yang tipis dan padat. Membran ini secara selektif melakukan konduksi proton (ion H +) sambil mencegah melewati elektron.Ini memisahkan kompartemen anode dan katode dan memungkinkan transportasi proton dari anode ke katode.

Anode: Anode biasanya terbuat dari material konduktif yang berpori seperti serat karbon atau kertas karbon.Anode dilapisi dengan katalis, seringkali didasarkan pada platinum atau logam mulia lainnya, yang meningkatkan reaksi oksidasi molekul air.

Katode: Katode juga terbuat dari material yang berpori dan konduktif dan dilapisi dengan katalis.Katalis pada katode memfasilitasi reaksi reduksi proton dan elektron untuk menghasilkan gas hidrogenSama seperti anode, platinum atau logam mulia lainnya biasanya digunakan sebagai katalis.

Bipolar Plates: Bipolar plat ditempatkan di kedua sisi membran dan memberikan dukungan struktural untuk elektrolizer.mendistribusikan arus listrik secara merata di permukaan elektroda.

Lapisan Diffusi Gas: Lapisan difusi gas biasanya ditempatkan di antara elektroda dan piring bipolar.Lapisan ini membantu mendistribusikan gas secara merata di permukaan elektroda dan menyediakan jalur untuk gas hidrogen dan oksigen yang dihasilkan untuk keluar dari sel,kami Titanium serat dirasakan adalah bahan terbaik sebagai lapisan Diffusi Gas, ia memiliki tiga dimensi jaringan struktur berlubang, porositas tinggi, luas permukaan yang jauh lebih besar, distribusi ukuran pori seragam,ketahanan korosi yang kuat dan air yang baikpermeabilitas.

Saluran Gas: Elektrolizer menggabungkan saluran atau medan aliran di dalam piring bipolar untuk memungkinkan aliran gas reaktan (hidrogen dan oksigen) dan memfasilitasi penghapusan gas produk.

Sistem pasokan air dan pendinginan: Elektrolisa air PEM membutuhkan sistem pasokan air untuk memasok air ke kompartemen anoda.sistem pendingin dapat digunakan untuk menghilangkan panas yang dihasilkan selama proses elektrolisis.

Secara keseluruhan, the structure of a PEM water electrolyzer is designed to optimize the electrochemical reactions at the anode and cathode while maintaining the separation of gases and efficient proton conduction through the membraneStruktur ini memungkinkan produksi gas hidrogen yang efisien dari air menggunakan input listrik.
